MAX30102 Heart Rate Sensor Module Puls Detection Blood Oxygen Sensor Concentration Test Module for arduino STM32

وحدة استشعار معدل ضربات القلب MAX30102 وحدة اختبار تركيز مستشعر الأوكسجين في الدم للكشف عن نبض لأردوينو STM32

الطول الموجي الذروة LED: 660nm / 880nm.

جهد إمداد الطاقة LED: 3.3 ~ 5V.

نوع إشارة الكشف: إشارة انعكاس بصري (PPG).

واجهة إشارة الإخراج: واجهة I2C.

جهد واجهة الاتصال: 1.8 ~ 3.3V ~ 5V

حجم ثقب تصاعد الاحتياطي: 0.5x8.5 مللي متر / 0.02 x0.33 بوصة.

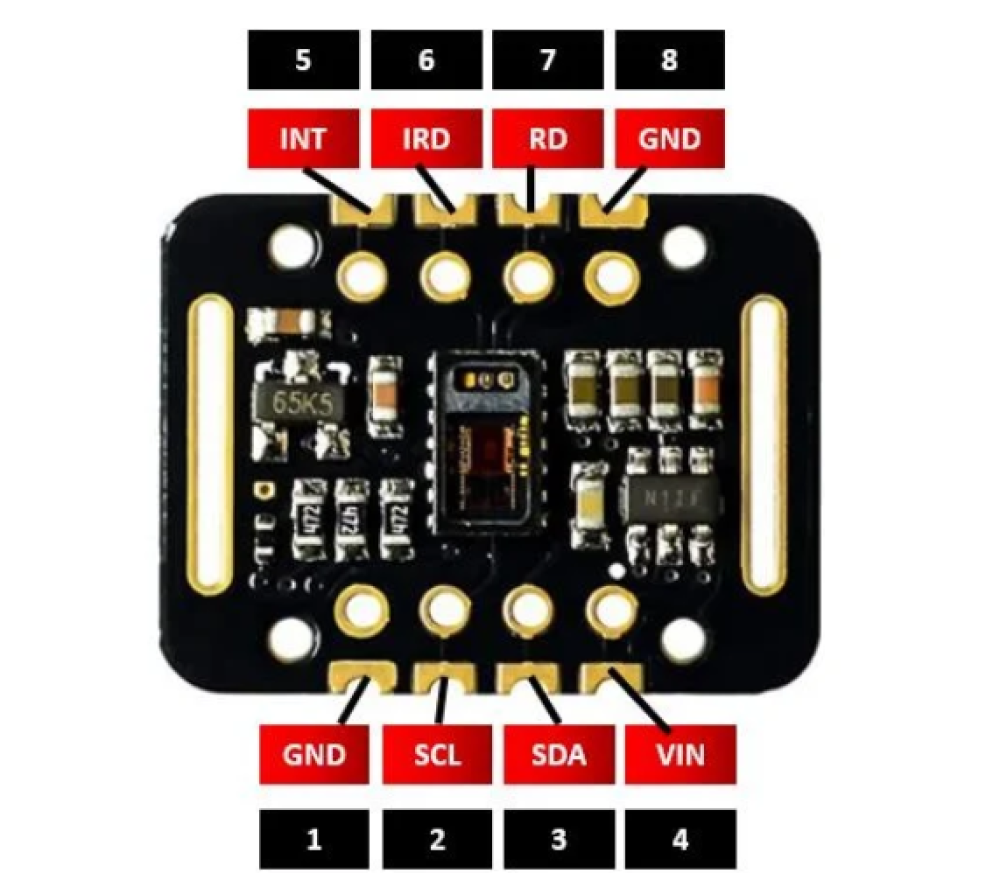

واجهه المستخدم:

VIN: مدخلات الطاقة الرئيسية 1.8 فولت -5 فولت.

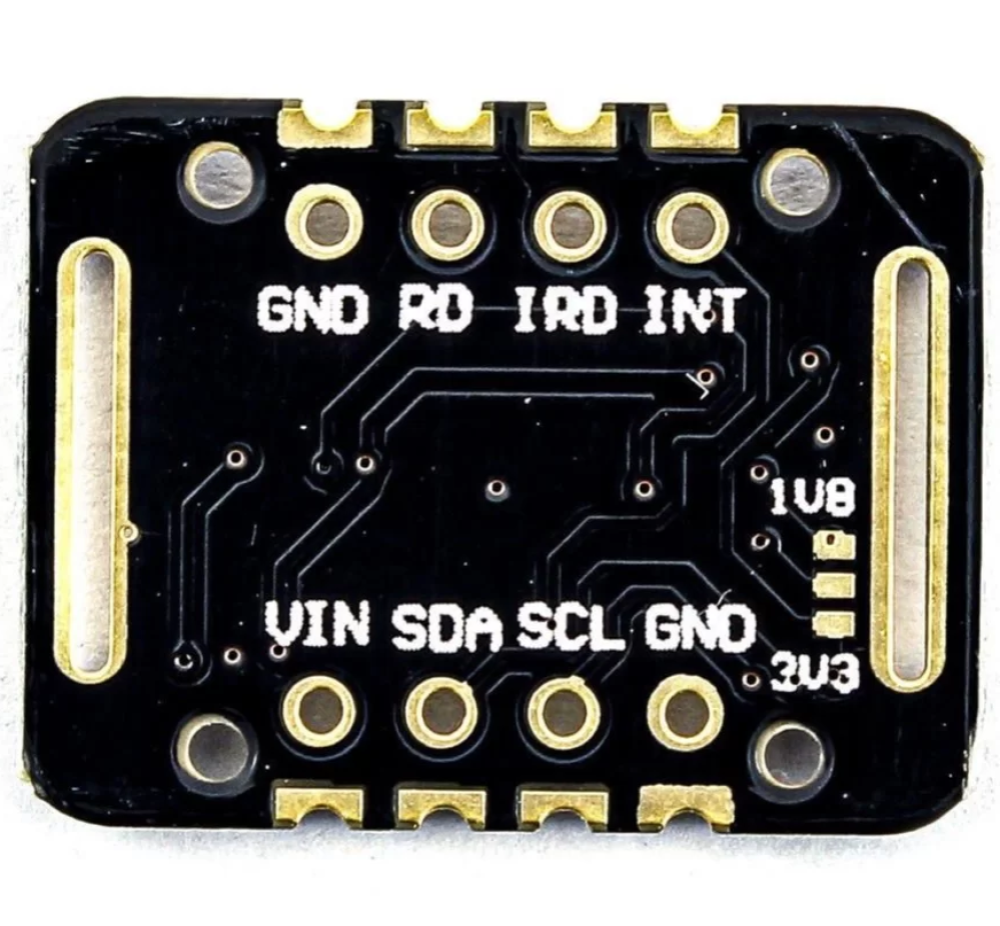

لوحة 3 بت: مستوى سحب ناقل I2C ، يمكنك اختيار 1.8 فولت أو 3.3 فولت وفقًا لجهد الدبوس الرئيسي.

SCL: ساعة ناقل I2C

SDA: متصل ببيانات ناقل I2C

المترجم: MAX30102 دبوس مقاطعة الرقاقة

RD: محطة التأريض RD LED الخاصة بشريحة MAX30102 ، لا تحتاج عمومًا إلى الاتصال.

IRD: محطة تأريض IR LED الخاصة بشريحة MAX30102 ، لا تحتاج عمومًا إلى الاتصال.

GND: سلك التأريض.
